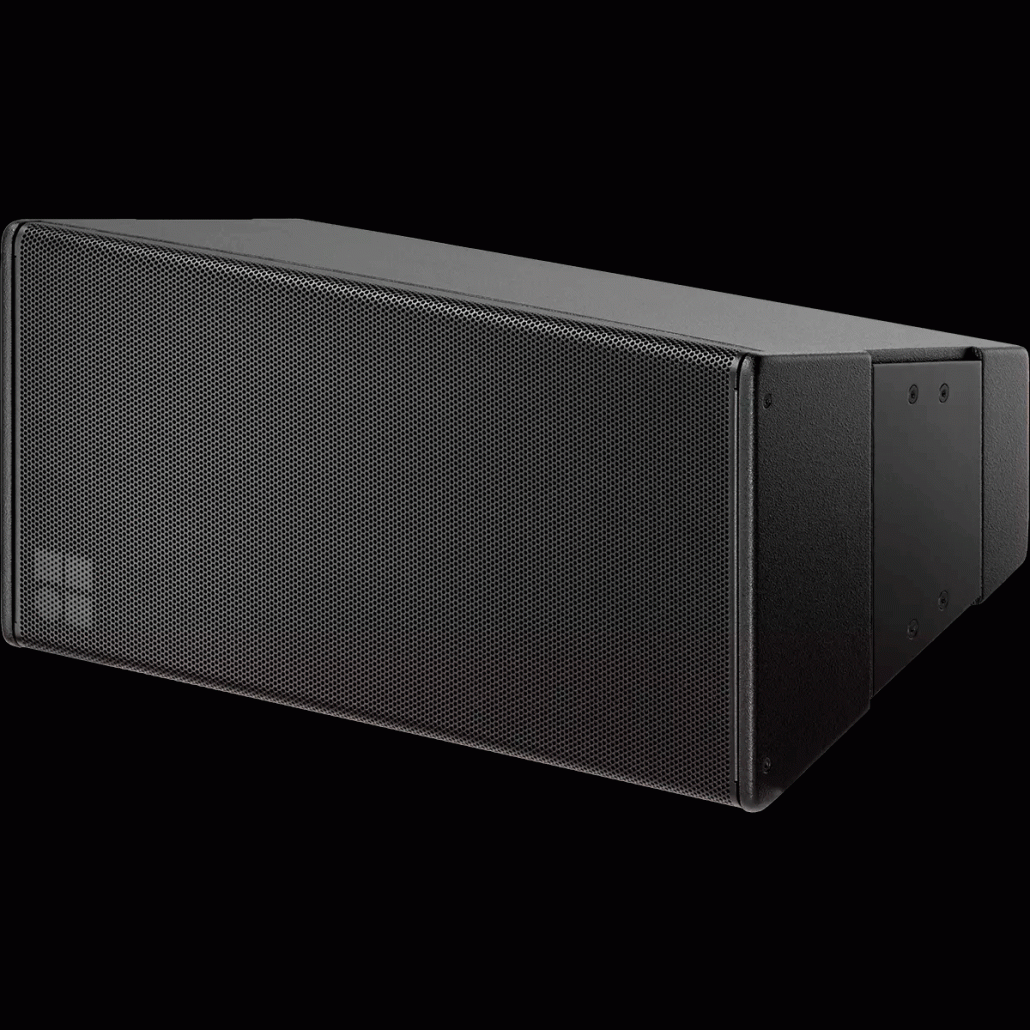

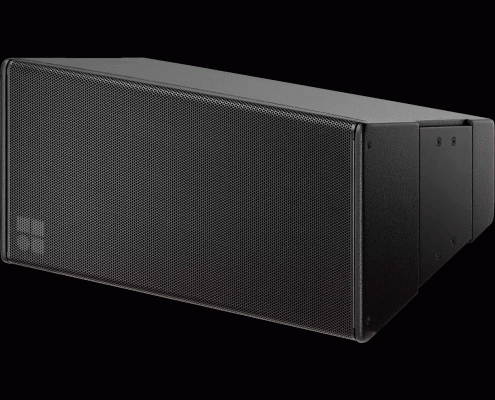

Altavoz 10AL-D
Altavoz de arreglo en línea de 2 vías específico para instalaciones con dispersión ancha.
- Componentes de 10″/2 x 1″
- Dispersión 105°
- SPL máx. 132 dB
- Peso 14 kg / 31 lb
Número de artículo Z1623

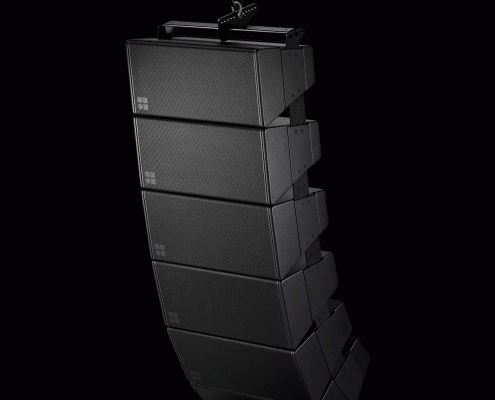

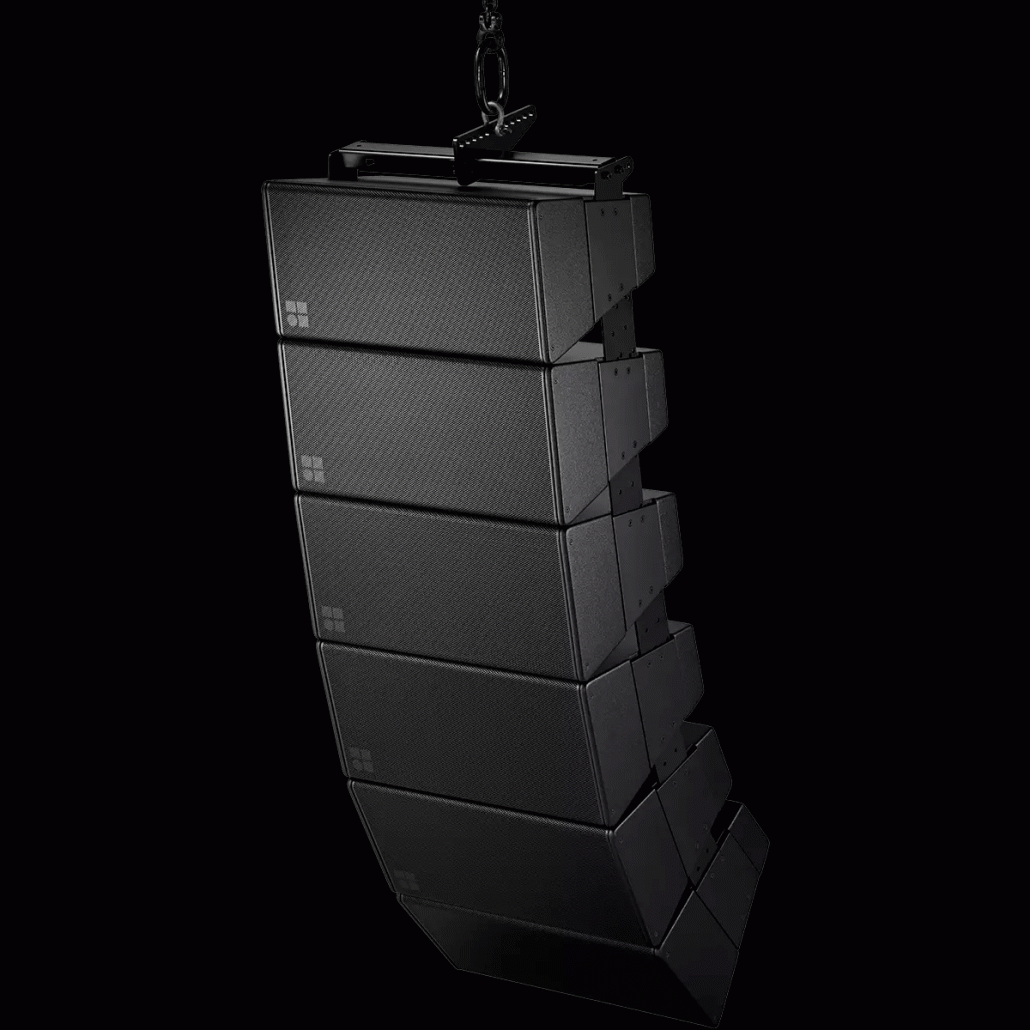

Los altavoces biaxiales 10AL/10AL-D son módulos de arreglos en línea de 2 vías de alto rendimiento. Utilizan un único motor de 10″ en una caja bass-reflex y fuentes lineales de altas frecuencias (HF) de directividad constante con cobertura horizontal de 75° o 105° respectivamente mediante motores de salida de 1″ duales.
Son diseños pasivos ligeros que utilizan motores de neodimio y grandes trompetas para un control exacto del patrón. Con su respuesta de frecuencia de 60 Hz a 18 kHz, ambas versiones se pueden utilizar como sistemas de rango completo y también se pueden complementar con subwoofers de las series xS o xA. En el arreglo también se pueden integrar los subwoofers 18A o 27A.
Las cajas están hechas de contrachapado con un acabado de pintura negra resistente a impactos, y resisten el impacto de balones conforme a la norma DIN 18032-3 para escuelas y recintos deportivos.
La parte frontal de la caja del altavoz está protegida por una rejilla metálica rígida cubierta por una espuma acústicamente transparente.

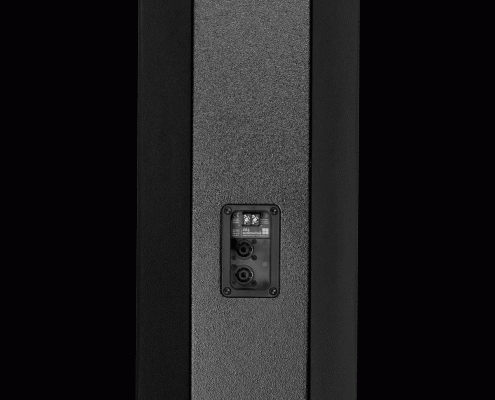

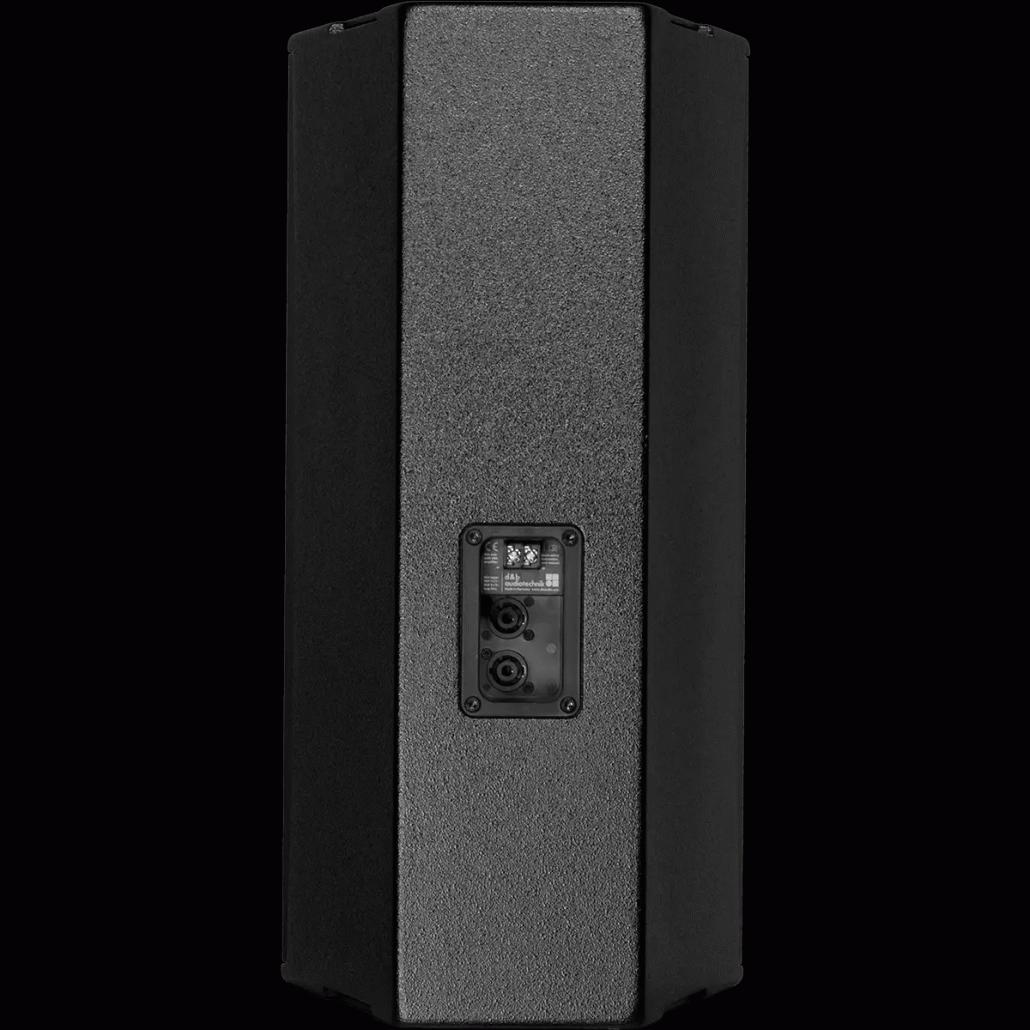

Los paneles laterales incluyen un sistema integrado de rigging, y el panel trasero incorpora dos conectores NL4 así como un bloque de terminal a cable pelado de dos polos.
Las cajas del altavoz y la mayoría de los accesorios también están disponibles con la opción de colores especiales (SC) que se puede realizar en todos los colores del estándar RAL, mientras que la opción resistente a las inclemencias meteorológicas (WR)proporciona una clasificación IP55 y permite el funcionamiento de los altavoces en condiciones ambientales cambiantes.
| DATOS DEL SISTEMA | |
|---|---|
| Respuesta de frecuencia (-5 dB, estándar) | 60 Hz – 18 kHz |
| Respuesta de frecuencia (-5 dB, modo CUT) | 110 Hz – 18 kHz |
| Presión acústica máx. (1 m, campo libre)1: | |
| con 10D | 129 dB |
| con D20/5D/30D | 132 dB |
| con D40/D80/40D | 132 dB |
| Cajas por canal del amplificador | 3 |
| DATOS DEL ALTAVOZ | |
|---|---|
| Configuración | Altavoz de arreglo en línea de 2 vías específico para instalaciones con dispersión ancha. |
| Impedancia nominal | 12 Ω |
| Capacidad de manejo de potencia (RMS/pico 10 ms) | 200/1200 W |
| Ángulo de dispersión nominal (horizontal) | 105° |
| Componentes | Motor de 10″ con imán de neodimio 2 x motores de compresión de salida de 1″ con trompeta de directividad constante (CD) Red de crossovers pasivos |
| Conexiones | 2 x NL4 Bloque de terminal roscado |
| DIMENSIONES/PESO | |
|---|---|
| Dimensiones (Al x An x Pr) | 283 x 580 x 350 mm 11,1 x 22,8 x 13,8″ |
| Peso | 14 kg 31 lb |
1 Pico máx. de SPL, señal de prueba: ruido rosa con factor de cresta 4

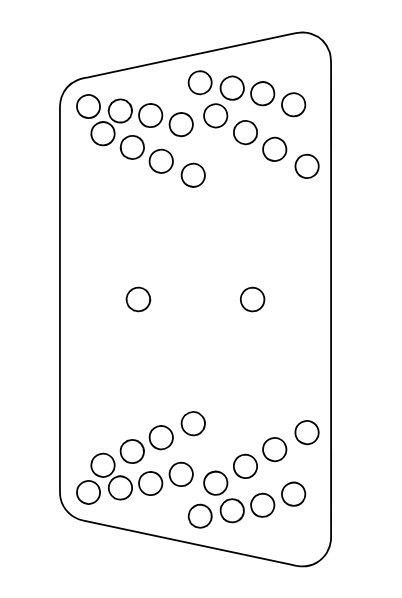

Z5417 Placa del conector 10AL, ángulos entre cajas de 0° a 15° (suministrado en pares)
Z5147 Abrazadera girable (rota clamp)
Z5421 Placa del conector xA, angulación entre cajas negativa, ángulos entre cajas de 0° a -9° (suministrado en pares)
Z5414 Barra para colgar xA
Z5415 Adaptador de barra para colgar xA
Z5413 Placa del conector de la barra para colgar xA (suministrado en pares)

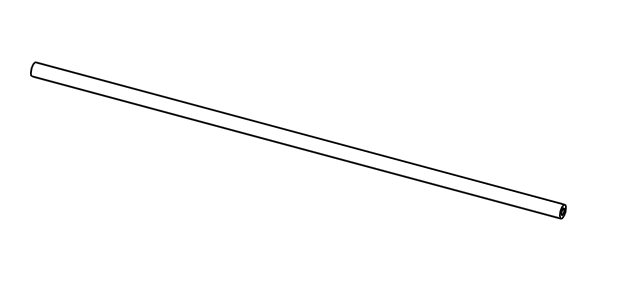

Z5419 Barra de carga xA con Z5420 – 2 x Cáncamo de carga

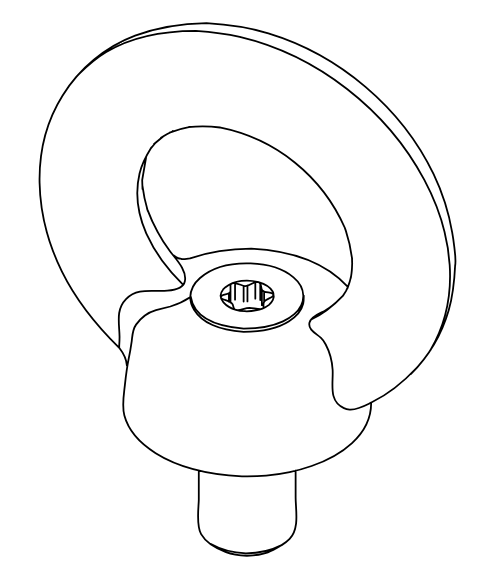

Z5420 Cáncamo de carga
