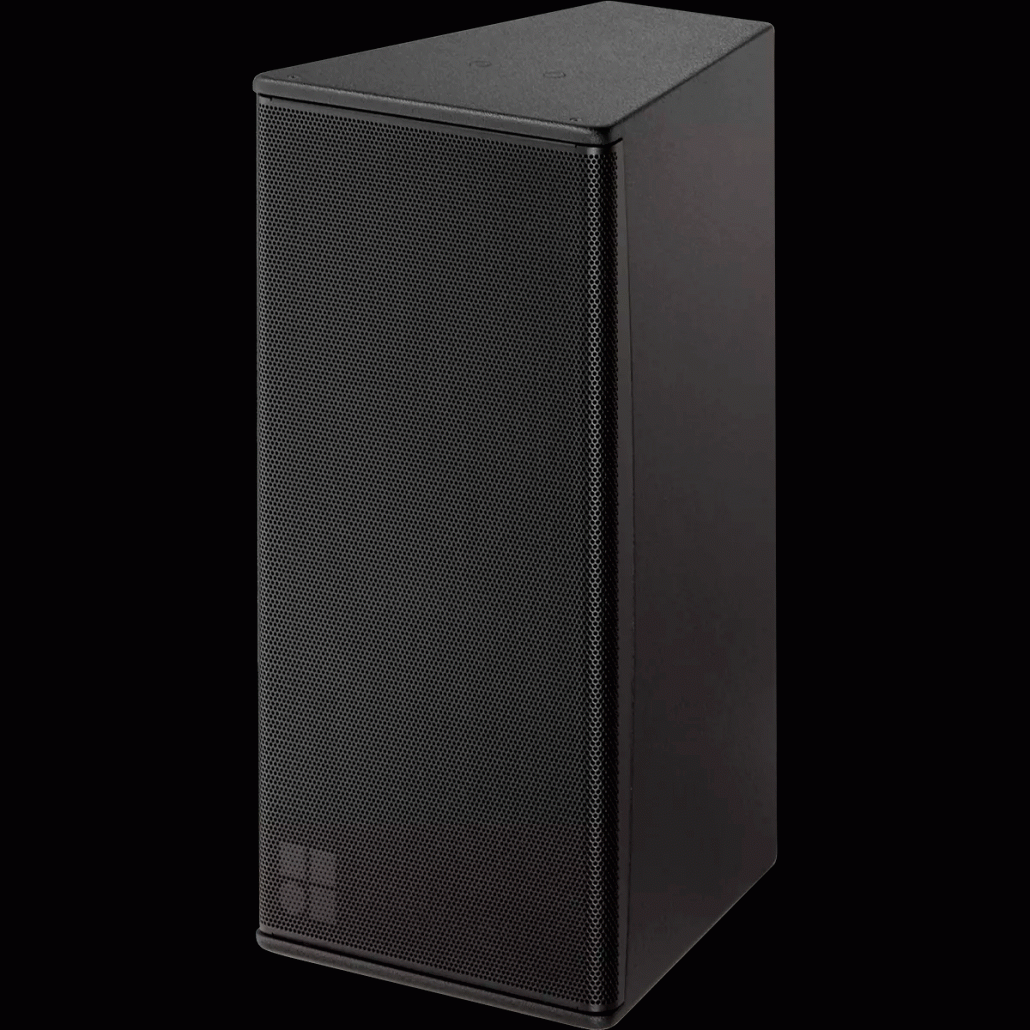

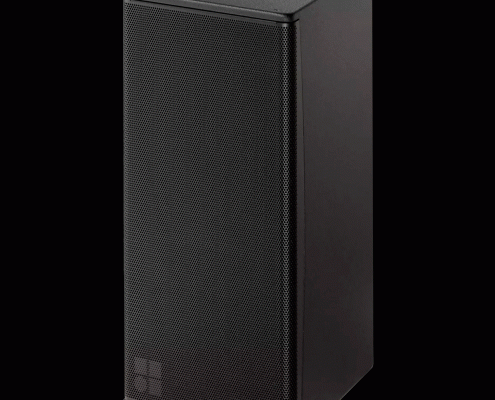

10S-D

Altavoz de 2 vías de alto rendimiento específico para instalaciones con dispersión ancha.

Componentes de 10″/1,4″
Dispersión 110° x 55° girable
SPL máx. 130 dB
Peso 13 kg / 29 lb

Número de artículo Z1619

Descripción Datos técnicos Accesorios Descargas

Los modelos biaxiales 10S/10S-D son altavoces de alto rendimiento de 2 vías que utilizan un único motor de 10″ en una caja bass-reflex y diferentes secciones de altas frecuencias (HF).
Además, son diseños ligeros pasivos que utilizan motores de neodimio y grandes trompetas para un control exacto del patrón, con características de dispersión girable de 75° x 50° y 110° x 55° respectivamente. Con su respuesta de frecuencia de 60 Hz a 18 kHz, ambas versiones se pueden utilizar como sistemas de rango completo y también se pueden complementar con diferentes subwoofers de la Serie xS.

Las cajas están hechas de contrachapado con un acabado de pintura negra resistente a impactos, y resisten el impacto de balones conforme a la norma DIN 18032-3 para escuelas y recintos deportivos.
La parte frontal de la caja del altavoz está protegida por una rejilla metálica rígida cubierta por una espuma acústicamente transparente.

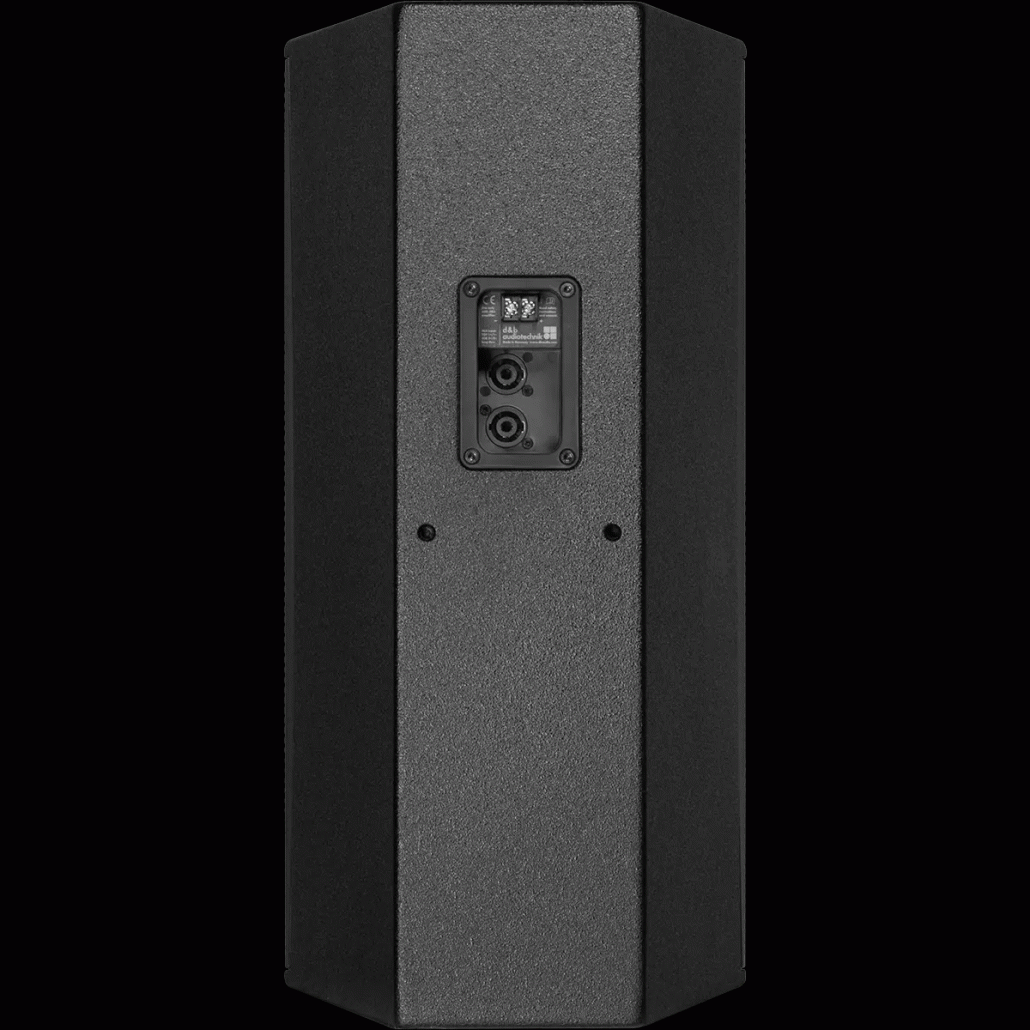

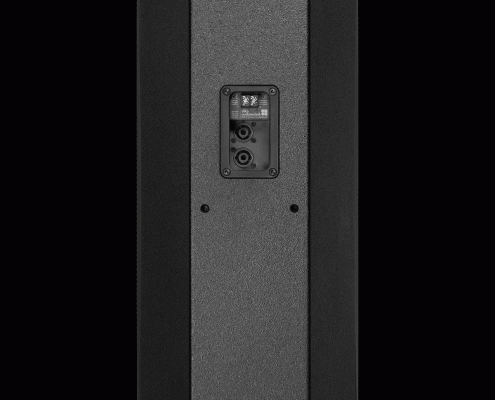

Los paneles superior e inferior incorporan un par de inserciones roscadas M10, y el panel trasero incorpora dos inserciones roscadas M8, dos conectores NL4 así como un bloque de terminal a cable pelado de dos polos.

Las cajas del altavoz y la mayoría de los accesorios también están disponibles con la opción de colores especiales (SC) que se puede realizar en todos los colores del estándar RAL, mientras que la opción resistente a las inclemencias meteorológicas (WR)proporciona una clasificación IP55 y permite el funcionamiento de los altavoces en condiciones ambientales cambiantes.

DATOS DEL SISTEMA
Respuesta de frecuencia (-5 dB, estándar)	60 Hz – 18 kHz
Respuesta de frecuencia (-5 dB, modo CUT)	100 Hz – 18 kHz
Presión acústica máx. (1 m, campo libre)¹:
con 10D	127 dB
con D20/5D/30D	130 dB
con D40/D80/40D	130 dB
Cajas por canal del amplificador	3

DATOS DEL ALTAVOZ
Configuración	Altavoz de 2 vías de alto rendimiento específico para instalaciones con dispersión ancha.
Impedancia nominal	12 Ω
Capacidad de manejo de potencia (RMS/pico 10 ms)	200/1200 W
Ángulo de dispersión nominal (h x v)	110° x 55° girable
Componentes	Motor de 10″ con imán de neodimio Motor de compresión de 1,4″ con trompeta de directividad constante (CD) Red de crossovers pasivos
Conexiones	2 x NL4 Bloque de terminal roscado

DIMENSIONES/PESO
Dimensiones (Al x An x Pr)	580 x 283 x 350 mm 22,8 x 11,1 x 13,8″
Peso	13 kg 29 lb

¹ 1 m, campo libre, señal de prueba pico máx. de SPL: ruido rosa con factor de cresta 4, un altavoz alimentado. Ante posibles variaciones de rendimiento al usar muchos altavoces, utiliza la herramienta 5D Powershare Calculator.

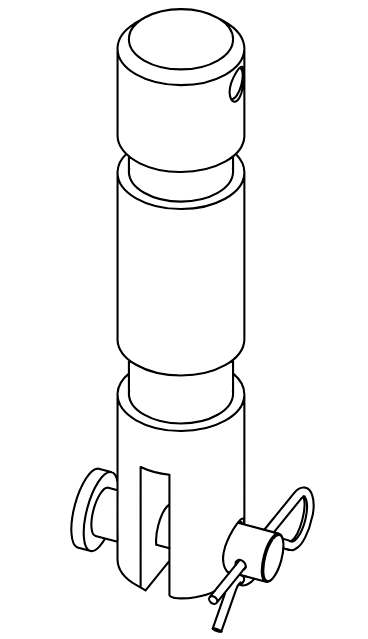

Z5015 Espiga (spigot) TV para adaptador de rigging 02

Z5012 Abrazadera de tubo

E6507 Grillete 1 t/2200 lbs

Altavoz 10S-D

Z5015 Espiga (spigot) TV para adaptador de rigging 02

Z5012 Abrazadera de tubo

E6507 Grillete 1 t/2200 lbs

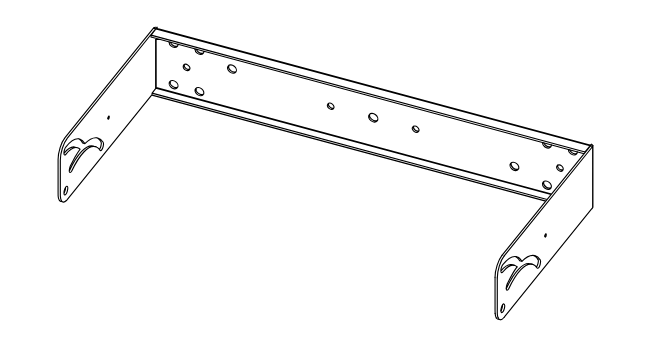

Z5409 Soporte horizontal 10S

Z5147 Abrazadera girable (rota clamp)

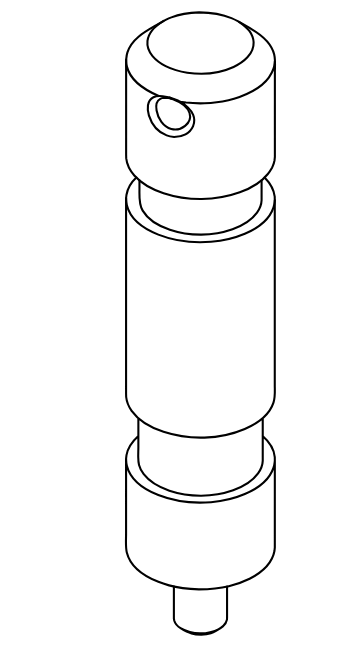

Z5029 Espiga (spigot) TV M10

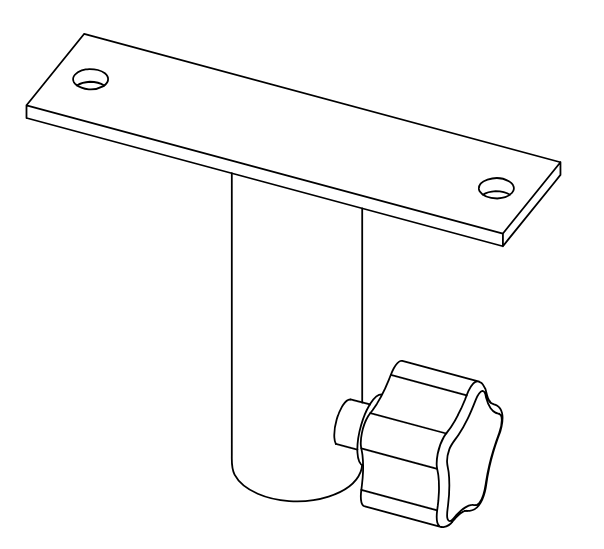

Z5010 Espiga (spigot) TV con placa de fijación

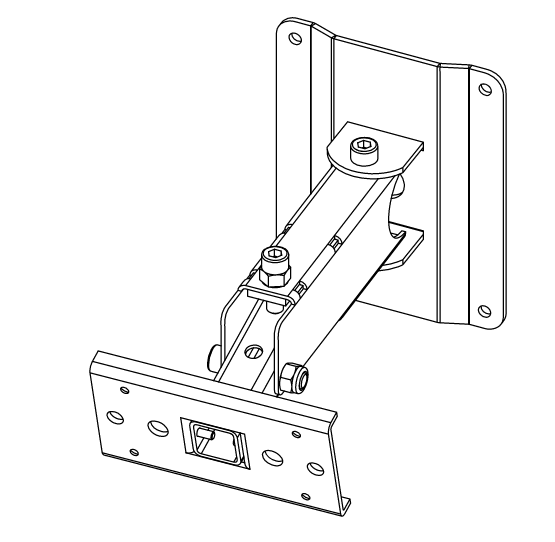

Z5403 Montaje en pared L

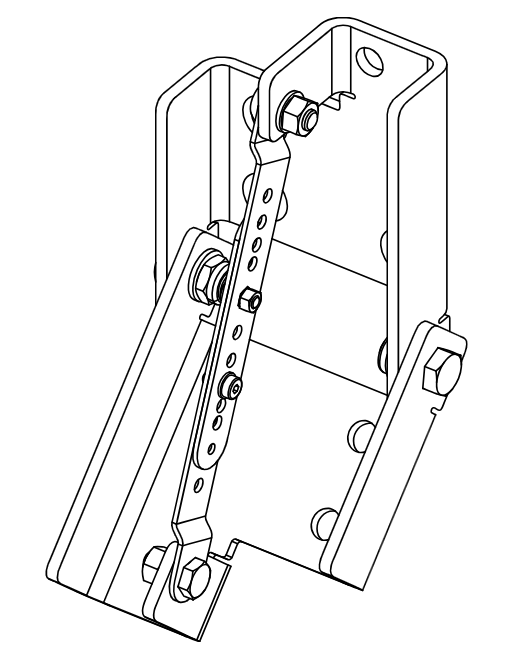

Z5552 Accesorio de unión

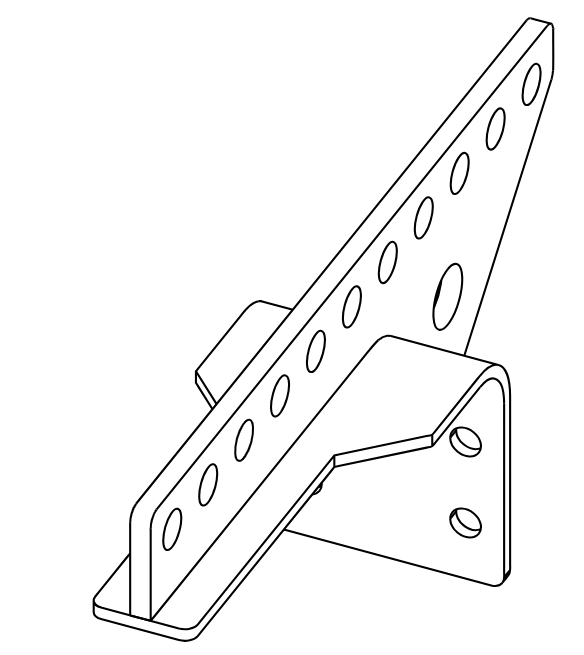

Z5054 Adaptador de rigging Ci60/Ci90

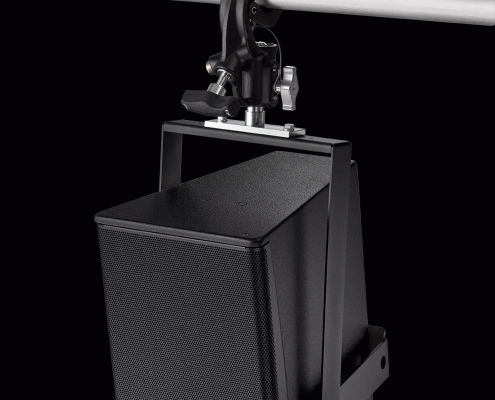

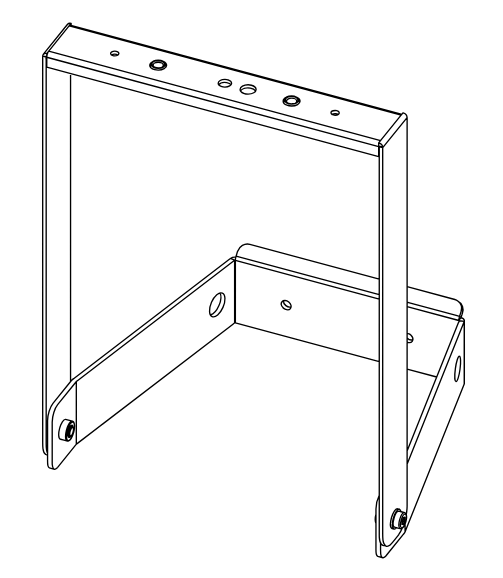

Z5405 Soporte para colgar 10S

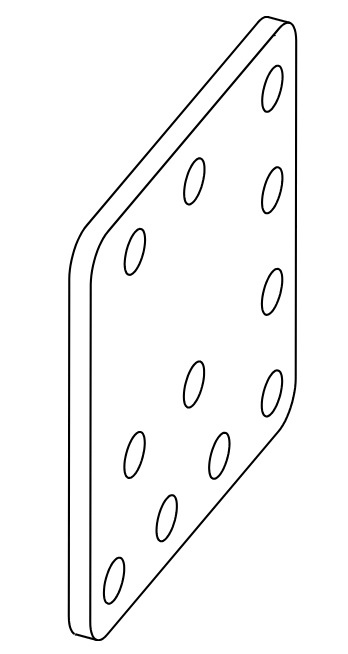

Z5044 Accesorio de unión MAX (suministrado en pares)

Z5024 Adaptador de trípode de altavoz

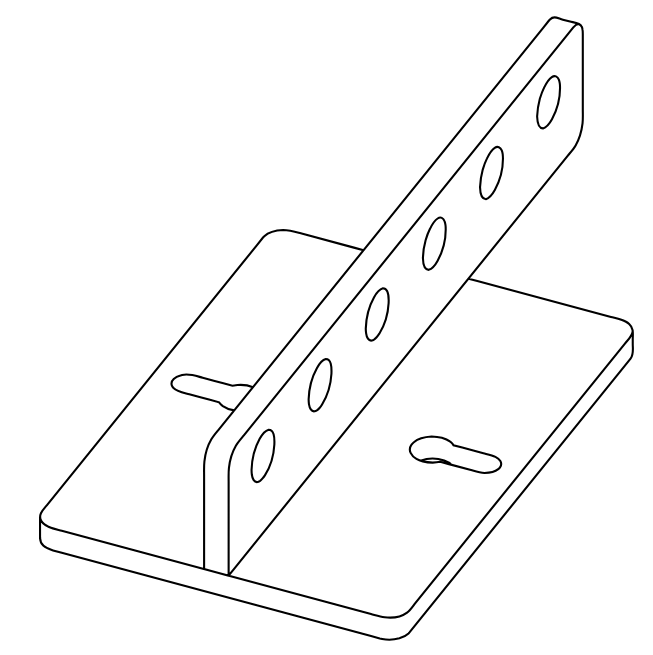

Z5020 Adaptador de rigging 02

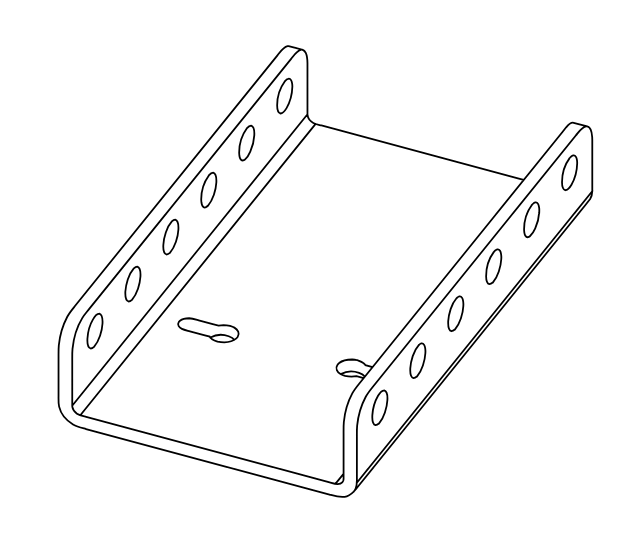

Z5025 Adaptador de rigging 03

Z5355 Conexión del adaptador de rigging E8/E12

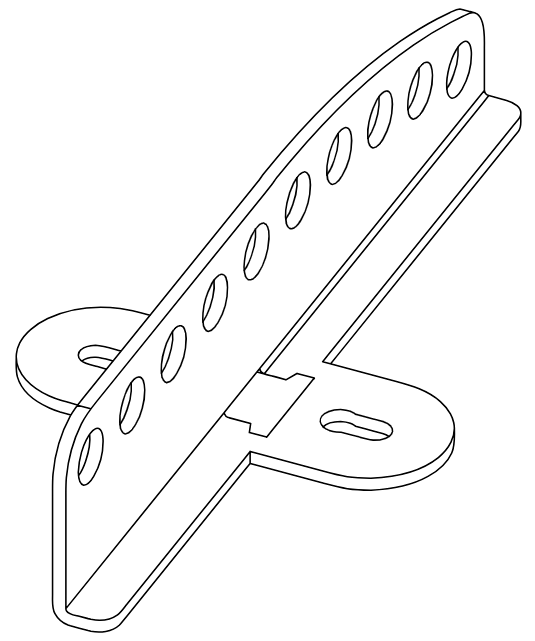

Z5354 Adaptador de rigging E8/E12

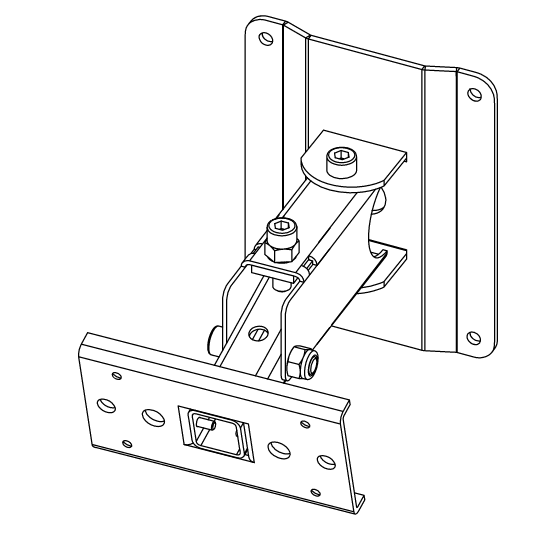

Z5402 Montaje en pared M
