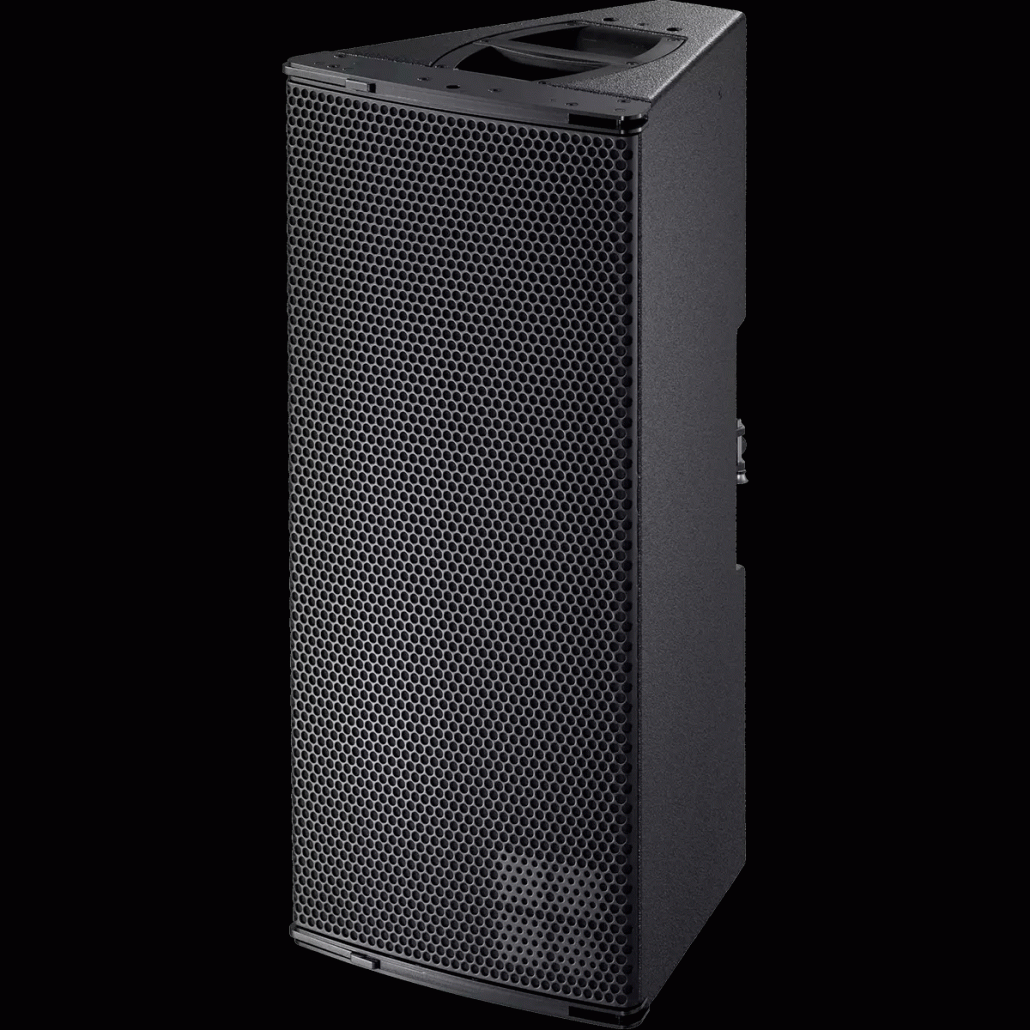

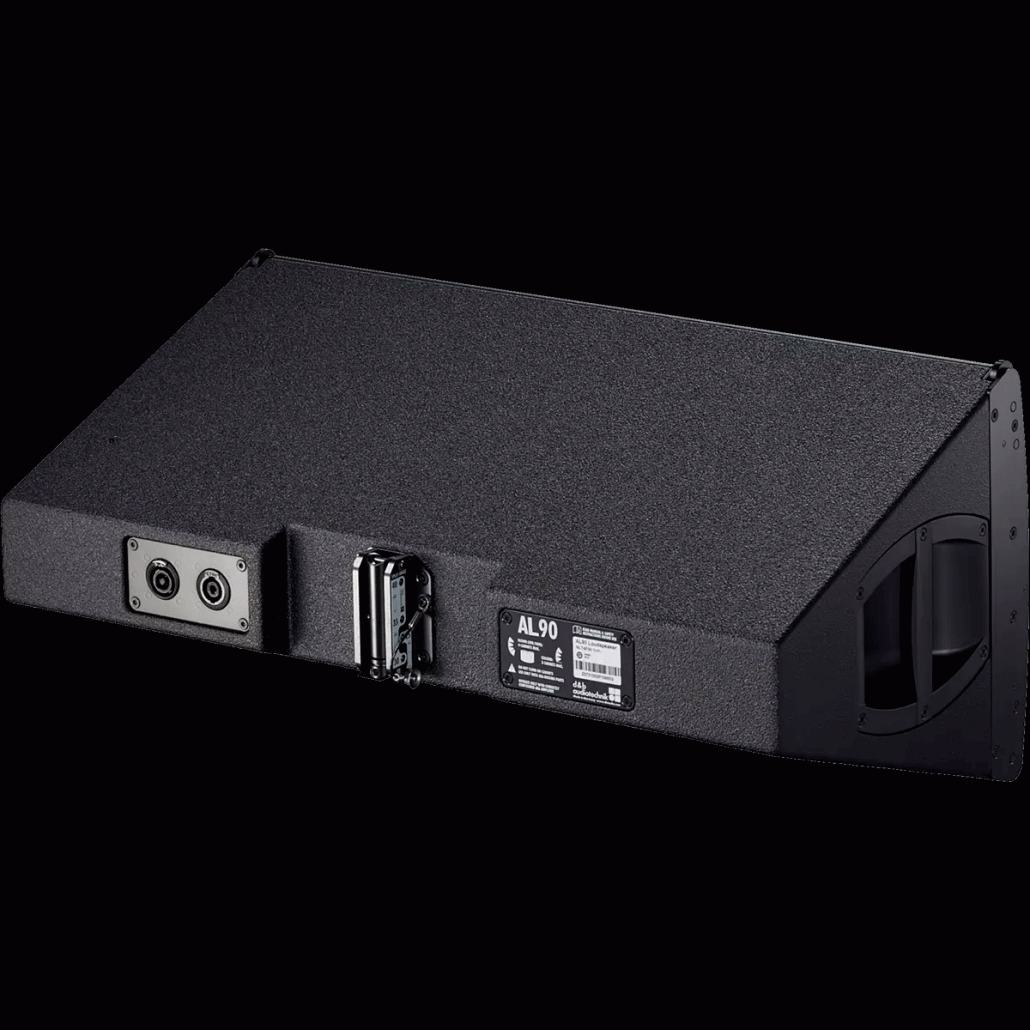

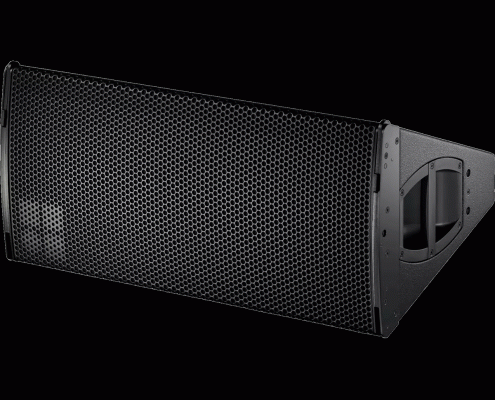

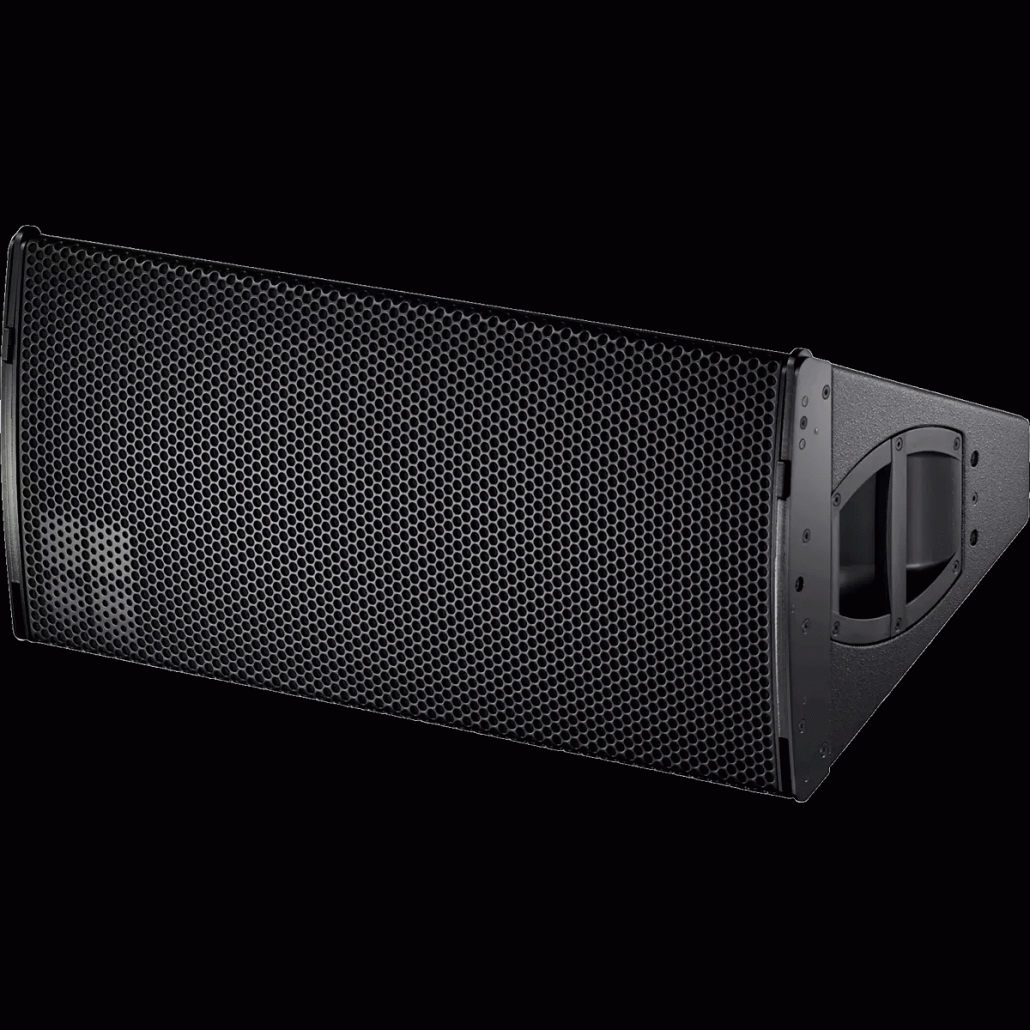

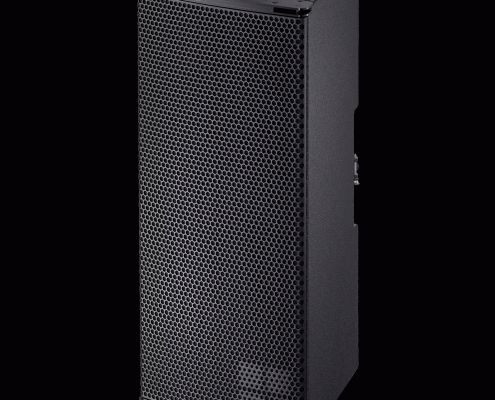

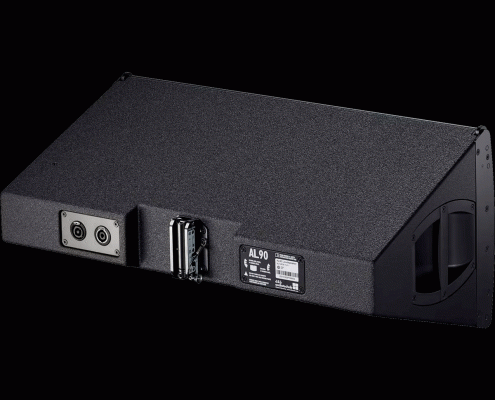

El AL90 es un altavoz de arreglo aumentado para refuerzo de sonido a media escala. Si se utiliza la parte superior de la Estructura de rigging AL, se pueden colgar hasta cuatro módulos de cajas en columnas verticales que producen un patrón de dispersión de directividad constante de 90° en el plano horizontal. También se puede aplicar como arreglo horizontal de máximo cuatro altavoces mediante el adaptador de rigging AL.
El módulo de altavoz AL90 es un diseño pasivo de 2 vías que aloja dos motores de LF de neodimio de 10″ y un motor de compresión de HF de salida de 1,4″ con diafragmas de 3″ montados en un dispositivo moldeador de onda y una red de crossovers pasivos.
Los segmentos de onda resultantes de cada una de las cajas se sumarán coherentemente y sin cancelaciones.
Los ángulos entre cajas colindantes se pueden configurar desde 20° hasta 40° en incrementos de 5° que producen una cober‐tura total de 50° a 70° para dos cajas, con una cobertura total máxima de 150° por arreglo. Todos los componentes se organizan simétricamente alrededor del eje central de la caja para producir un patrón de dispersión simétrico.
El control de la dispersión horizontal de banda ancha se mantiene hasta aproximadamente 370 Hz.
