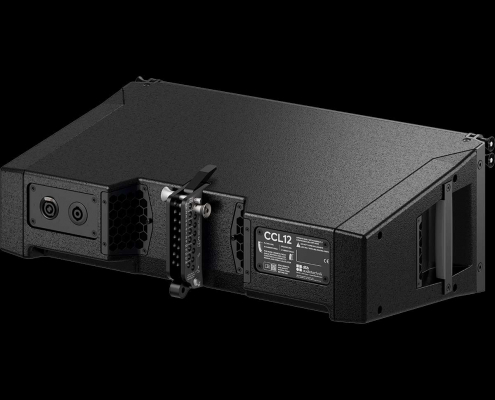

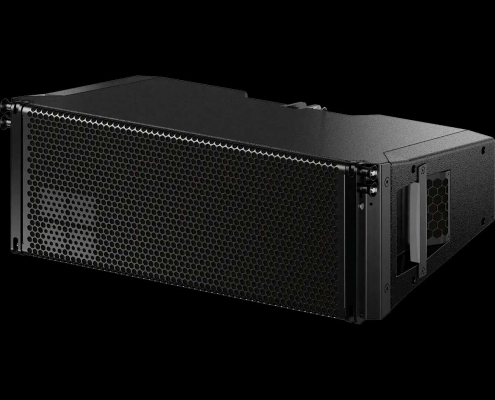

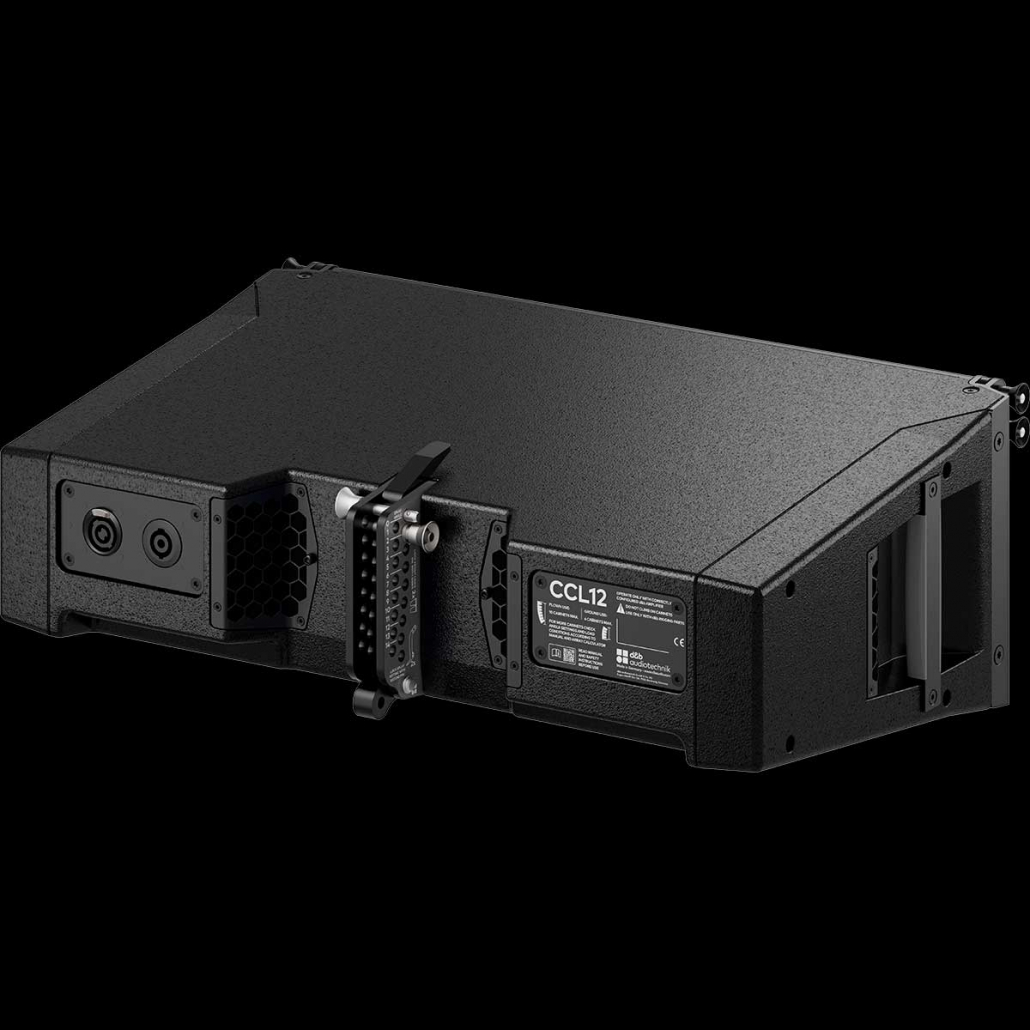

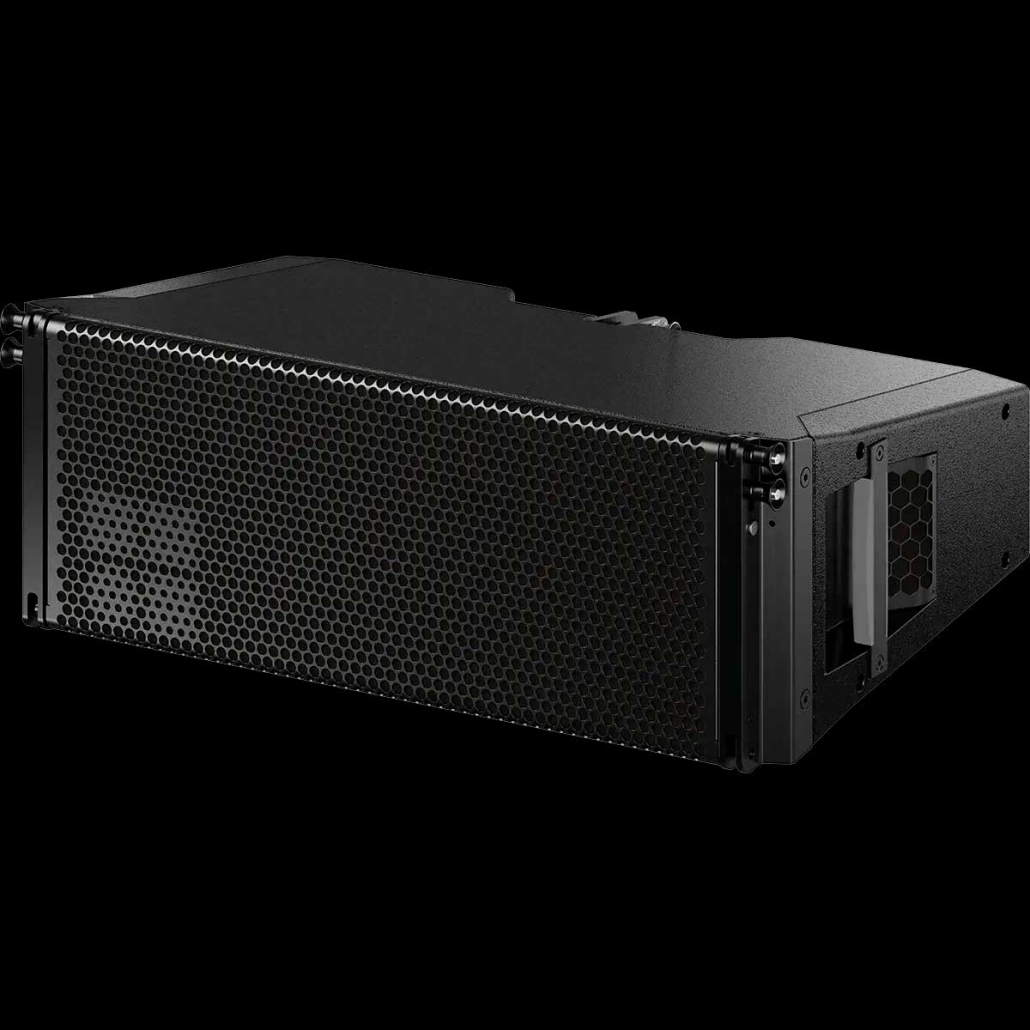

Altavoz CCL12
Altavoz de arreglo en línea cardioide compacto específico de Touring para refuerzo de sonido de pequeña a media escala.
- Componentes LF: 2 x 7″ + 2 x 5″; HF: 2 x 1,75″
- Dispersión 120°
- SPL máx. 136 dB
- Peso 17,6 kg / 38,8 lb
El CCL12 es un altavoz de arreglo en línea cardioide compacto para refuerzo de sonido de pequeña a media escala.
Debido a la disposición de los motores de bajas frecuencias (LF) frontales y laterales combinados con sus funciones de procesamiento, la directividad se mantiene en todo el ancho de banda operativo.
La respuesta de frecuencia se extiende desde 60 Hz hasta 18 kHz.
Si se utiliza la Estructura de rigging de CCL, se pueden colgar hasta 24 cajas en columnas verticales que ofrecen un patrón de dispersión de directividad constante de 120° en el plano horizontal.
Las cajas presentan diseños pasivos de 2 vías que alojan 2 x motores de 7″ de neodimio para las bajas frecuencias (LF) y orientados hacia delante; 2 x motores de 5″ de neodimio para LF y orientados hacia los lados; y dos motores de compresión de 1,75″ para las frecuencias altas (HF) de salida, montados en una guía de onda. Los segmentos de onda cilíndrica resultantes de cada una de las cajas se suman coherentemente y sin cancelaciones. Los ángulos entre cajas colindantes se pueden configurar de 0° a 14° en incrementos de 1°.
Todos los componentes se organizan simétricamente alrededor del eje central de la caja para producir un patrón de dispersión simétrico. Esta configuración permite un diseño de frecuencia de cruce con una superposición bien definida de las bandas de frecuencia adyacentes y el resultado es una dispersión horizontal muy coherente y precisa.
| DATOS DEL SISTEMA | |
|---|---|
| Presión acústica máx.1 con D40/D80/D90 | 136 dB |
| Respuesta de frecuencia (-5 dB, estándar) | 60 Hz – 18 kHz |
| Respuesta de frecuencia (-5 dB, modo CUT) | 90 Hz – 18 kHz |
| Frequency response (-10 dB standard, IEC60268) | 55 Hz – 18 kHz |
| Frequency response (-10 dB CUT mode, IEC60268) | 80 Hz – 18 kHz |
| Cabinets per D40/D80/D90 (ArrayProcessing) | 4 |
| Cabinets per D40/D80/D90 (Line or Arc mode) | 8 |
| DATOS DEL ALTAVOZ | |
|---|---|
| Impedancia nominal | 18 ohmios |
| Capacidad de manejo de potencia (RMS/pico 10 ms) | 400/1200 W |
| Ángulo de dispersión nominal (horizontal) | 120° |
| Ajustes de angulación entre las cajas | 0° … 14° (incrementos de 1°) |
| Componentes | • 2 x motores LF de 7″ frontales • 2 x motores LF de 5″ laterales • 2 x motores de compresión HF de 1,75″ • Red de crossovers pasivos |
| DIMENSIONES/PESO | |
|---|---|
| Dimensiones (Al x An x Pr) | • 8,23 x 23,35 x 14″ • 209 x 593 x 355 mm |
| Peso | • 17,6 kg • 38,8 lb |
1 SPLmax: Broadband signal IEC60268
