Amplificador de cuatro canales específico para instalaciones.
Número de artículo Z2830

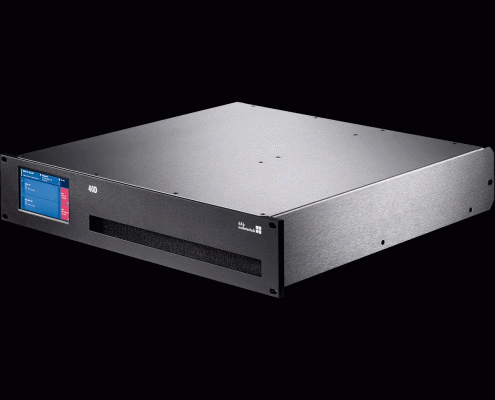

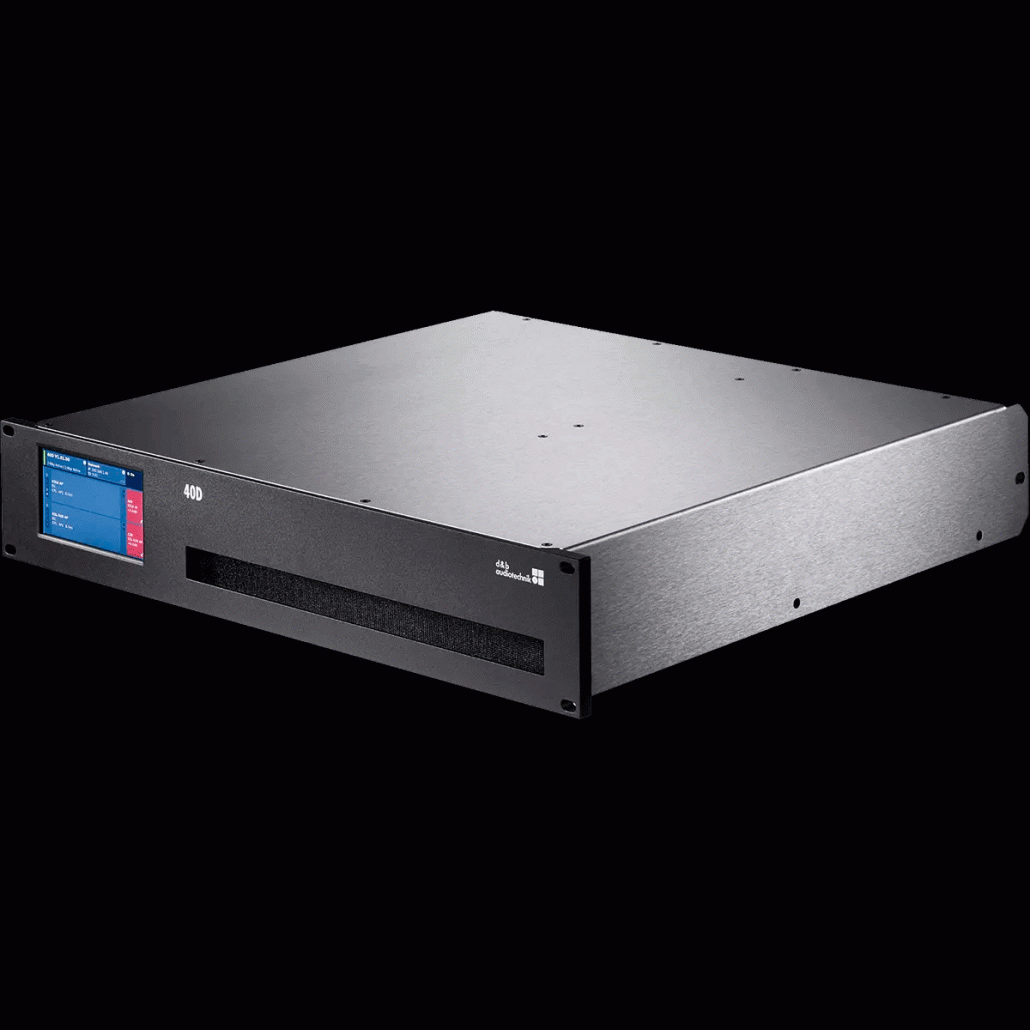

El 40D es un amplificador de 2 RU que proporciona la densidad de potencia necesaria para instalaciones permanentes, mientras que el potente procesamiento de señal amplía el nivel de funcionalidad de las prestaciones que integra.
Este dispositivo contiene funciones ampliadas de gestión de entradas con control independiente para cada canal (Input Gain); conectores para propósitos generales (GPIO) y de errores generales. Las funciones ampliadas de monitorización del estado del sistema, como la monitorización de carga y de entrada, garantizan la idoneidad en situaciones de emergencia.

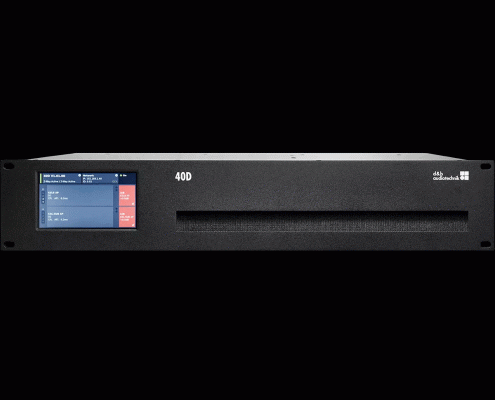

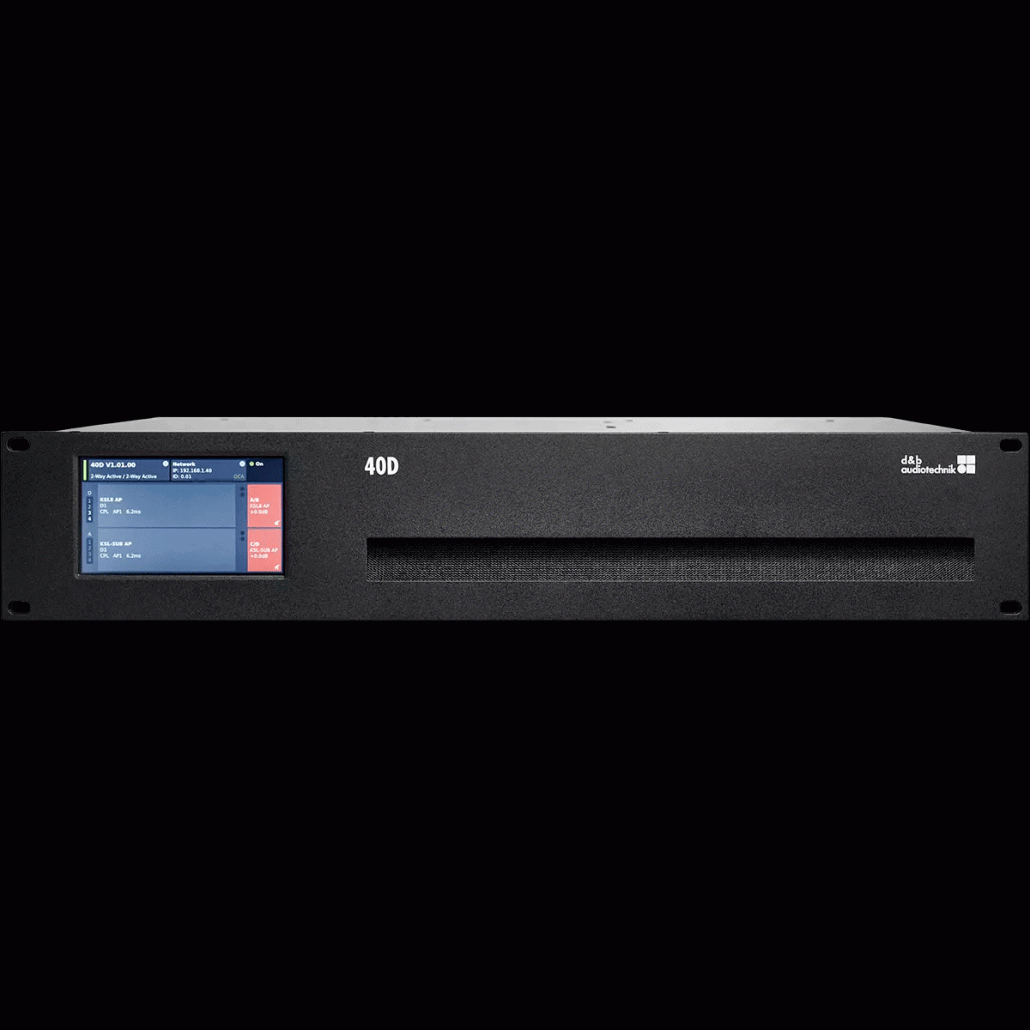

La interfaz de usuario del amplificador incluye una pantalla táctil en color de 4,3″ que proporciona información exhaustiva sobre la configuración del dispositivo y monitorización detallada del estado.
El DSP integrado en el 40D incorpora la gestión completa del altavoz, funciones conmutables de filtrado así como funciones de ecualización y delay definibles por el usuario. Ofrece dos grupos de ecualizador de 16 bandas independientes en cada canal, proporciona filtros paramétricos, notch, shelving y asimétricos, así como un EQ gráfico (mediante el software de Control remoto R1 de d&b). La función de delay cubre un intervalo de hasta 10 s. Están disponibles todas las funciones específicas de altavoz, como CUT, HFA, HFC, THC o CPL. La unidad DSP del amplificador tiene una latencia fija de 0,3 ms.
Todas las funciones de 40D se configuran mediante la Red de control remoto de d&b a través de Ethernet (AES70/OCA). Para usar el dispositivo se necesita el software de Control remoto R1 de d&b. La configuración inicial de los parámetros de red después de haber restablecido los ajustes de fábrica también se puede llevar a cabo desde el navegador web.
Para los altavoces aplicables, d&b LoadMatch permite que el amplificador 40D compense eléctricamente las propiedades del cable que se utiliza para conectar los altavoces a la salida del amplificador. Esta función, que cubre un ancho de banda de hasta 20 kHz, conserva el balance tonal cuando se utilizan longitudes de cable de hasta 70 m (230 ft).
Debido a su diseño, LoadMatch no necesita cables adicionales y, por lo tanto, es aplicable cualquier tipo de conector que se utilice. Para proporcionar una compensación óptima, en el amplificador pueden especificarse la longitud del cable y los datos de la sección transversal, así como el número de altavoces conectados al canal del amplificador.
| PROCESAMIENTO DE LA SEÑAL DIGITAL | |
|---|---|
| Ecualizador | 2 x PEQ 16 bandas/Notch/shelving/asimétrico |
| Entradas analógicas y digitales de latencia | 0,3 mseg. |
| Configuración del delay | 0,3 mseg. – 10 seg. |
| Configuraciones | Altavoces d&b actuales (excepto GSL, SL-SUB, Serie J, M2) |
| Conmutadores de función | Circuitos específicos del altavoz d&b |
| Generador de frecuencia | Ruido rosa u Onda sinoidal 10 Hz – 20 kHz |
| CONTROLES E INDICADORES | |
|---|---|
| Status information and monitoring | Pantalla táctil en color, de 4,3″ y 480 x 272 píxeles |

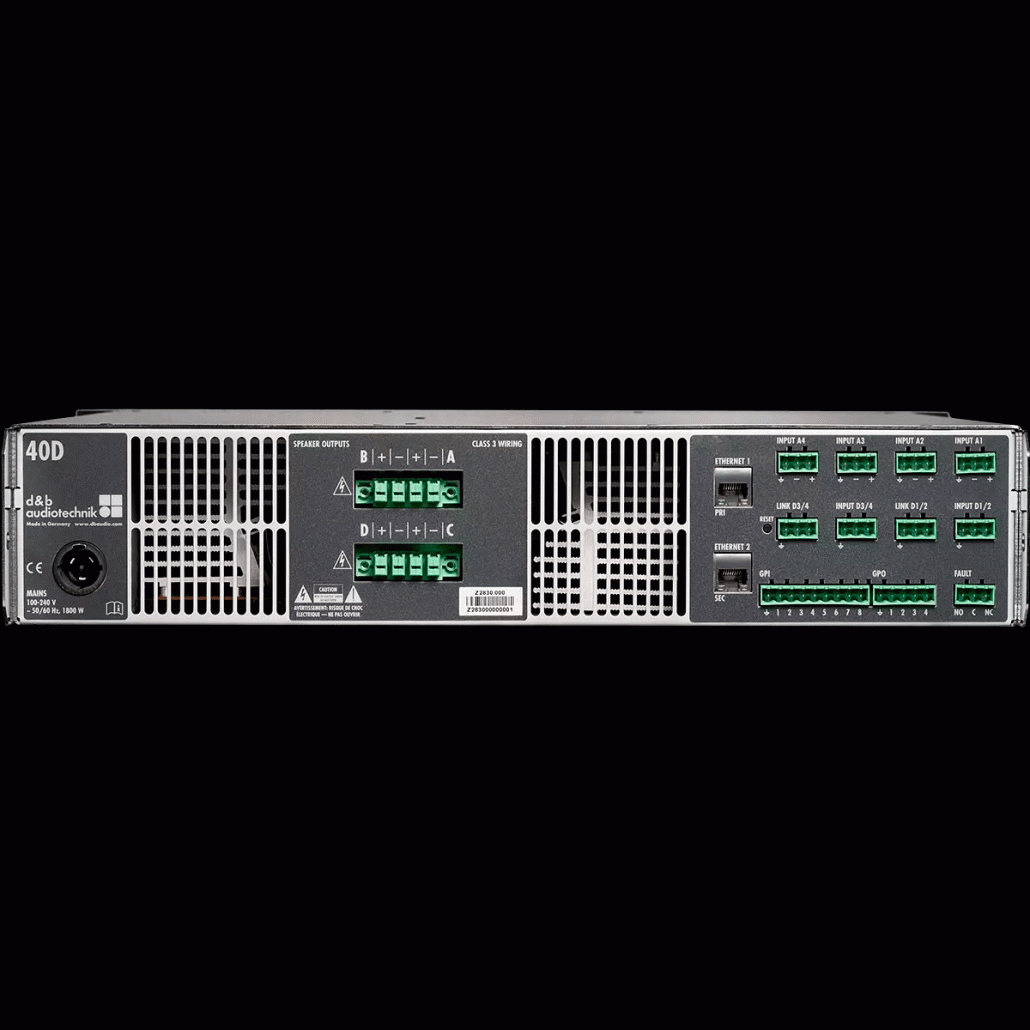

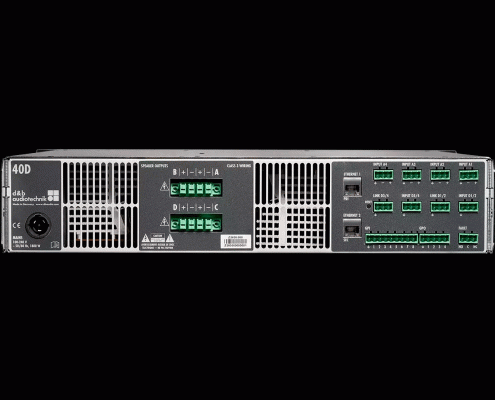

| CONECTORES | |
|---|---|
| Sampling frequency Digital AES/EBU | 44,1, 48, 96, 192 kHz |
| Input / ANALOG (A1-A4) | Euroblock Phoenix de 3 pines macho |
| Analog Link (A1 – A4) | Euroblock Phoenix de 3 pines macho |
| Input Digital (D1/2, D3/4) | Euroblock Phoenix de 3 pines macho, AES3 |
| Digital Link (salida) | Euroblock Phoenix de 3 pines macho, AES3 |
| Salidas de altavoz A/B/C/D | 2 x Euroblock Phoenix de 4 pines hembra |
| Salida Mix TOP/SUB / 2-Way Active A/B y C/D | 2 x Euroblock Phoenix de 4 pines hembra |
| GPIO (Entrada/Salida de propósito general) | 1 x Euroblock Phoenix 14 pines macho |
| ETHERNET | 2 x RJ 45, 1 Gbit / 100 Mbit |
| Conector eléctrico | PowerCON® TRUE1 TOP |
| FAULT | 1 x Euroblock Phoenix 3 pines macho |
| DATOS (ajuste lineal con filtro subsónico) | |
|---|---|
| Maximum output power per channel (THD+N menor 0.5%, all channels driven) CF = 12 dB at 4 / 8 ohms | 4 x 2000 W |
| FUENTE DE ALIMENTACIÓN | |
|---|---|
| Tipo | Fuente de alimentación conmutada con detección automática y corrección activa del factor de potencia (PFC) |
| Voltaje nominal de la red | 100 – 127 / 208 – 240 V, 50 – 60 Hz |
| DIMENSIONES/PESO | |
|---|---|
| Dimensiones (Al x An x Pr) | 2 RU x 19″ x 465 mm/18,3″ |
| Peso | 13,3 kg 29,3 lb |
