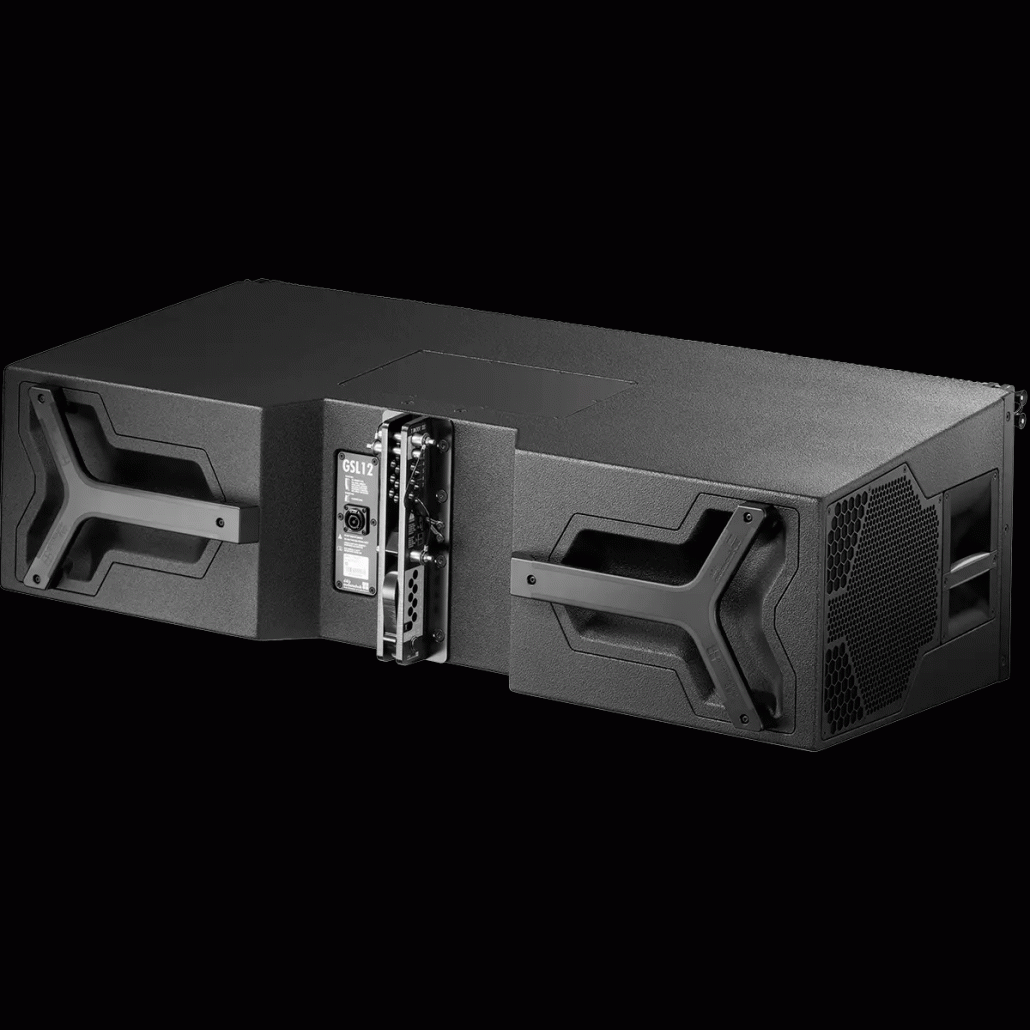

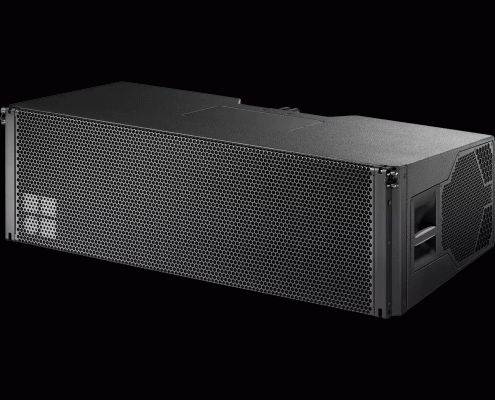

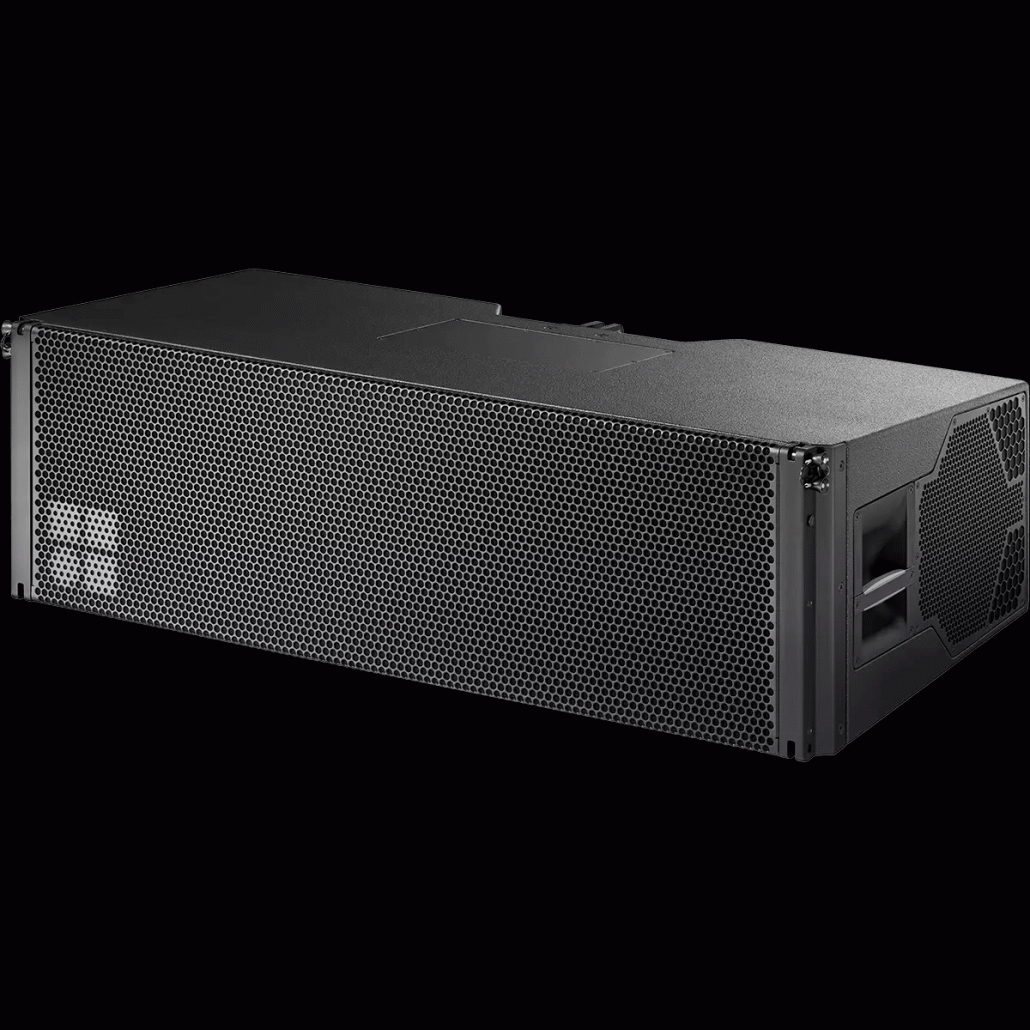

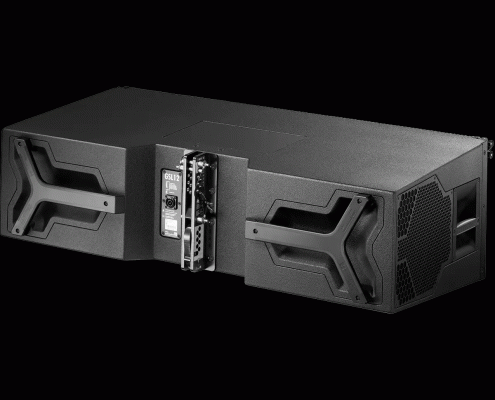

Altavoz GSL12
Altavoz de arreglo en línea de 3 vías de gran formato.
- Componentes 2 x 14″/3 x 10″/3 x motores de compresión de salida de 1,4″ con bobina de 3,4″
- Dispersión 120°
- SPL máx. 149 dB
- Peso 80 kg / 176 lb
Número de artículo Z0751
El GSL8 es un módulo de arreglo en línea diseñado específicamente para refuerzo de sonido a gran escala.
Se pueden colgar hasta veinticuatro altavoces GSL8 en columnas verticales que ofrecen un patrón de dispersión de directividad constante de 80° en el plano horizontal.
El GSL8 aloja dos motores de bajas frecuencias (LF) de neodimio de 14″ orientados hacia delante y dos motores de bajas frecuencias (LF) de neodimio de 10″ orientados hacia los lados. Una sección coaxial de medias-altas frecuencias (MF/HF) contiene una trompeta de MF con un motor de 10″ y tres motores de compresión de HF de salida de 1,4″ con bobina móvil de 3,4″ montados en un dispositivo moldeador de onda.
Los accesorios para colgar la Serie SL se acompañan de un flujo de trabajo patentado con modo de rigging de tensión y de compresión integrado que permite configurar los grados de angulación entre cajas de 0° to 7° en 1° incrementos.
Los altavoces se amplifican activamente por dos canales de un amplificador d&b adecuado: un canal acciona los motores de bajas frecuencias (LF) de 14”, el segundo canal acciona todos los demás componentes, que están en crossover pasivo. Esta geometría de componentes permite un diseño de crossover muy uniforme con superposiciones bien definidas entre bandas adyacentes y proporciona una dispersión horizontal muy coherente y precisa.
Gracias a la disposición de los motores de bajas frecuencias (LF) orientados hacia delante y los lados, se mantiene un control de la directividad preciso desde 45 Hz hasta 18 kHz.
| DATOS DEL SISTEMA | |
|---|---|
| Respuesta de frecuencia (-5 dB, estándar) | 45 Hz – 18 kHz |
| Respuesta de frecuencia (-5 dB, modo CUT) | 70 Hz – 18 kHz |
| Presión acústica máx.1 con D80: | 149 dB |
| Cajas por D80 (ArrayProcessing) | 2 |
| DATOS DEL ALTAVOZ | |
|---|---|
| Impedancia nominal frontal LF | 4 ohmios |
| Impedancia nominal lateral LF/MF/HF | 4 ohmios |
| Capacidad de manejo de potencia frontal LF (RMS/pico 10 ms) | 800/3200 W |
| Capacidad de manejo de potencia lateral LF/MF/HF (RMS/pico 10 ms) | 800/3200 W |
| Ángulo de dispersión nominal (horizontal) | 120 ° |
| Ajustes de angulación entre las cajas | 0 … 7° (incrementos de 1°) |
| Componentes | 2 x motores LF frontales de 14″ 2 x motores LF laterales de 10″ 1 x motor MF de 10″ 3 x motores de compresión de salida de 1,4″ con bobina de 3,4″ Red de crossovers pasivos |
| Conexiones | 1 x NLT4 H |
| DIMENSIONES/PESO | |
|---|---|
| Dimensiones (Al x An x Pr) | 391 x 1300 x 627 mm 15.4 x 51.2 x 24.7″ |
| Peso | 80 kg 176 lb |
1 1 m, campo libre, señal de banda ancha SPLmax IEC 60268, un altavoz alimentado
